Mur coupe-feu : composition, épaisseur et réglementation

01Mur coupe-feu : définition

Un mur coupe-feu est une paroi verticale classée EI, ou REI lorsqu'elle porte le bâtiment, qui sépare 2 volumes pendant une durée d'essai exprimée en minutes. Les murs coupe-feu forment les limites verticales des compartiments.

Le mur coupe-feu garde 2 ou 3 critères pendant l'incendie : l'étanchéité aux flammes (E), l'isolation thermique (I) et, pour un mur porteur, la capacité portante (R). Chaque paroi coupe-feu délimite un compartiment, volume clos décrit dans l'article sur le compartimentage coupe-feu.

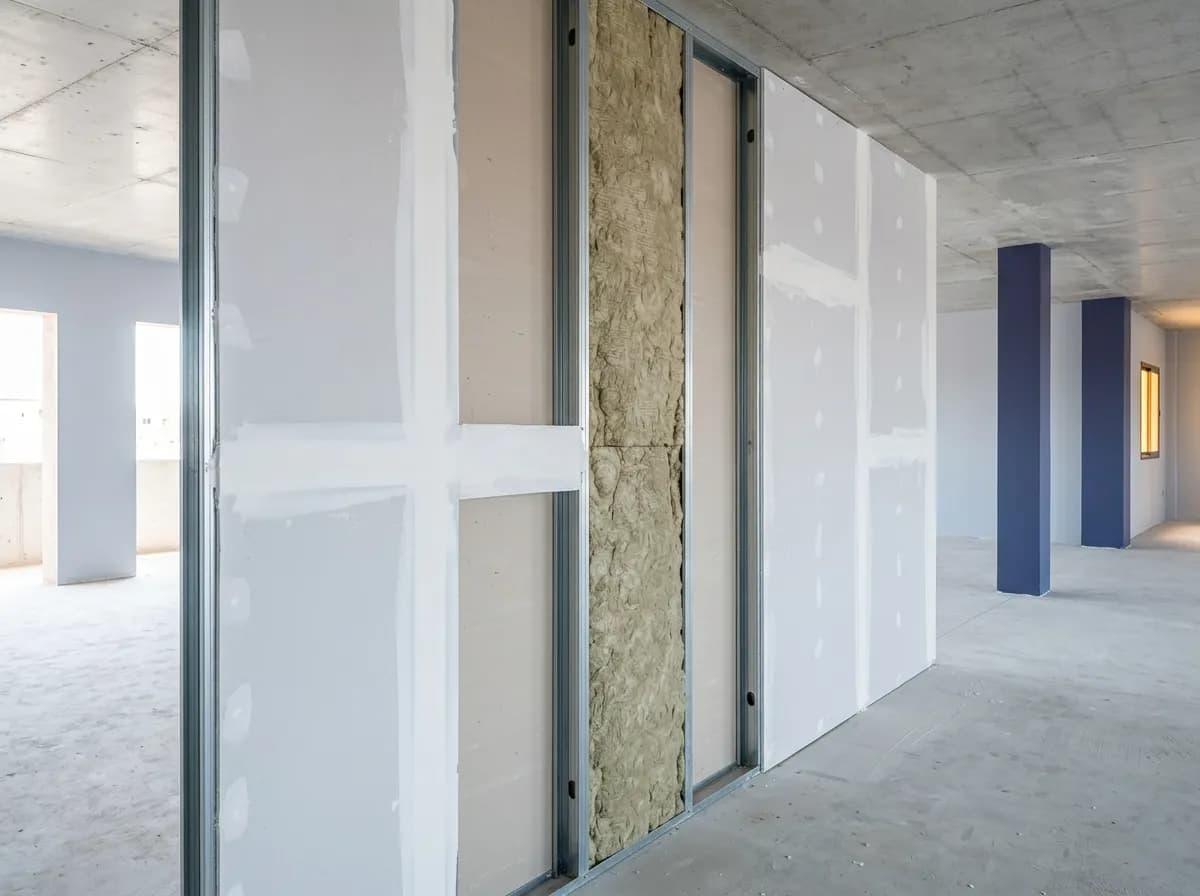

Les murs coupe-feu se construisent en 3 familles de matériaux : le béton, la maçonnerie coupe-feu de parpaing ou de brique, et les plaques de plâtre. Le mur coupe-feu gypse utilise la plaque de plâtre, dont le gypse contient environ 20 % d'eau liée.

Le détail d'un mur coupe-feu précise 4 points : le matériau, l'épaisseur, les jonctions avec le plancher et la façade, et le traitement des traversées. Un mur correct en partie courante perd son degré si l'un de ces détails reste ouvert.

02Mur coupe-feu : composants et attributs

Un mur coupe-feu se décrit par 8 attributs : le degré, les critères, le matériau, l'épaisseur, les jonctions, les traversées, les ouvertures et le prix au mètre carré. Le degré du mur est celui de son point le plus faible.

Le tableau suivant donne les 8 attributs d'un mur coupe-feu et leurs valeurs courantes :

Chaque traversée de câble ou de tuyau reçoit un calfeutrement coupe-feu, qui rétablit le degré du mur autour du passage. Les ouvertures reçoivent une porte, un vitrage ou une trappe d'un degré adapté au mur.

Le prix de 350 à 900 DH/m² est un prix indicatif confirmé par le devis après visite technique. La réalisation de murs et de cloisons classés est présentée sur la page du mur coupe-feu 2h au Maroc.

03Mur coupe-feu : fonctionnement

Un mur coupe-feu résiste à l'incendie en 5 étapes : il reçoit la chaleur, la consomme, la ralentit, reste étanche et garde sa stabilité. Les étapes suivent la montée en température du four d'essai normalisé.

1. 01

   Recevoir la chaleur sur la face exposée

   La face exposée du mur subit environ 842 °C après 30 minutes d'essai et 1 049 °C après 120 minutes, selon la courbe normalisée.

2. 02

   Consommer la chaleur par l'eau des matériaux

   Le gypse des plaques libère son eau liée, et le béton évapore son humidité. Tant que cette eau s'évapore, la face protégée reste proche de 100 °C.

3. 03

   Ralentir le flux de chaleur

   La masse du béton ou de la maçonnerie, et la laine de roche d'une cloison, freinent la conduction. Le critère I limite l'élévation de température de la face protégée à +140 °C en moyenne et à +180 °C en un point, par rapport à la température initiale.

4. 04

   Rester étanche aux flammes

   Les joints de mortier, les bandes de plâtre et les calfeutrements en tête bloquent les fissures traversantes. Le critère E cesse dès qu'une flamme franchit le mur.

5. 05

   Garder la stabilité

   Le mur porteur garde sa capacité portante (R) pendant toute la durée classée. Le mur non porteur reste debout sans reprendre la charge des planchers.

La 2e étape explique la tenue des plaques de plâtre. Une plaque de 15 mm contient environ 2 litres d'eau liée par mètre carré, évaporés avant la dégradation du gypse.

04Mur coupe-feu : types

Le mur coupe-feu existe en 5 degrés courants : 30 minutes, 1h, 2h, 3h et 4h, soit EI30, EI60, EI120, EI180 et EI240. Chaque degré correspond à une épaisseur minimale par matériau.

Le tableau suivant donne l'épaisseur couramment retenue pour 4 degrés et 4 matériaux, en paroi non porteuse :

Un mur porteur demande une épaisseur plus forte pour le même degré : 15 à 16 cm de béton pour un REI120. Le PV d'essai (procès-verbal délivré par un laboratoire après l'essai au feu) fixe la valeur exacte de chaque paroi coupe-feu 1h ou 2h en plaques de plâtre. L'avis technique du système joue le même rôle lorsqu'il existe.

L'ancienne notation française des parois se lit avec 3 sigles, repris dans le tableau suivant :

L'ancien sigle CF correspond au classement EI, complété de R pour un mur porteur.

05Mur coupe-feu : usages

Le mur coupe-feu isole 6 situations courantes au Maroc : logements voisins, locaux à risques, cages d'escalier, archives, parkings et entrepôts. Son degré couramment prescrit va de EI30 à EI240 selon le risque.

Les 6 usages et le degré couramment prescrit pour chacun sont :

• Mur séparatif entre logements : EI30 à EI60 selon la hauteur du bâtiment.
• Mur de chaufferie : EI60, et EI120 pour une chaufferie de forte puissance.
• Mur de local transformateur : EI120.
• Mur de local d'archives : EI60 à EI120.
• Mur entre un parking souterrain et son sas : EI60.
• Mur séparatif d'entrepôt ou de cellule de stockage : EI120 à EI240.

Le mur entre 2 appartements fait partie d'un ensemble avec les planchers et les portes palières, présenté dans l'article sur la séparation coupe-feu entre logements. Le mur séparatif d'entrepôt se prolonge au-dessus de la toiture ou par une bande de toiture incombustible, pour empêcher le feu de le contourner.

06Mur coupe-feu : normes applicables

Au Maroc, le mur coupe-feu relève du décret n° 2-14-499 du 15 octobre 2014 sur la sécurité incendie des constructions, et son classement suit la norme EN 13501-2. Son degré se prouve par un essai ou par un calcul normalisé.

Les 4 références techniques d'un mur coupe-feu sont :

• EN 1364-1 : essai au four des murs et cloisons non porteurs.
• EN 1365-1 : essai au four des murs porteurs sous charge.
• EN 1992-1-2 : calcul de la résistance au feu des murs en béton.
• EN 1996-1-2 : calcul de la résistance au feu des murs en maçonnerie.

Le décret, publié au BO n° 6306 du 6 novembre 2014, approuve le règlement général de construction. L'IMANOR (Institut marocain de normalisation) publie les normes marocaines NM des matériaux de construction.
