Clapet coupe-feu : fourniture, pose et maintenance

01En quoi consiste la pose d'un clapet coupe-feu ?

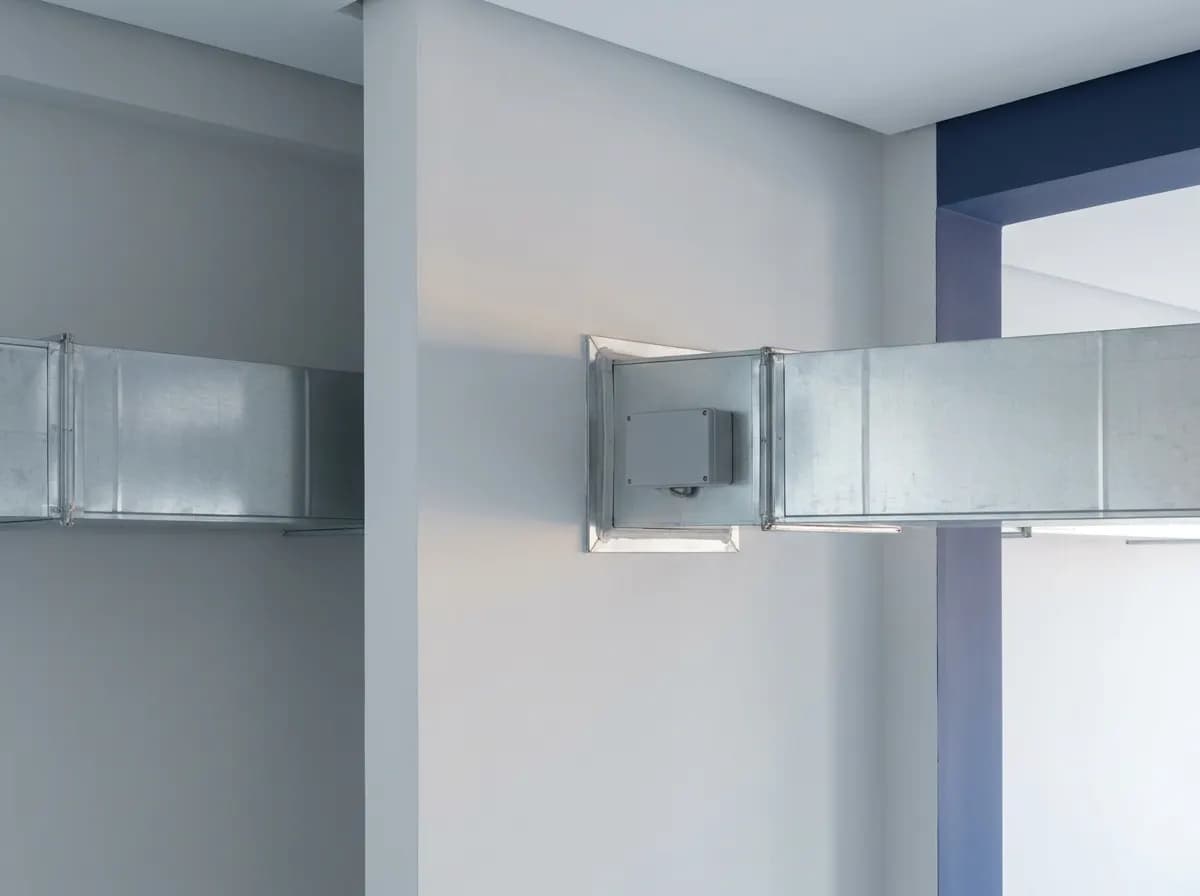

La pose d'un clapet coupe-feu consiste à sceller son tunnel dans la paroi traversée, à calfeutrer le jeu autour, à raccorder les conduits et à essayer le déclenchement. La prestation couvre les clapets circulaires et rectangulaires, en clapet coupe-feu 1h (EI60) comme en clapet coupe-feu 2h (EI120).

Les chantiers nomment le même produit clapet pare-flamme, vanne coupe-feu ou registre coupe-feu ; la bouche coupe-feu et la grille coupe-feu en sont les versions d'extrémité de réseau.

Le PV d'essai (procès-verbal délivré par un laboratoire après l'essai au feu) désigne le modèle de clapet et son montage. Le CMSI (centralisateur de mise en sécurité incendie) commande les clapets télécommandés. Dans le classement EI 120 (ve ho i↔o) S, ve désigne un montage en mur et ho un montage en plancher. La mention i↔o signale un feu testé de chaque côté, et S l'étanchéité aux fumées.

02Qu'est-ce qu'un clapet coupe-feu ?

Un clapet coupe-feu est un volet monté dans un conduit de ventilation qui obture ce conduit en cas d'incendie et rend à la paroi traversée son degré. Il existe en section circulaire, de 100 à 630 mm de diamètre, et en section rectangulaire jusqu'à 1 500 × 800 mm.

Les clapets équipent les réseaux de VMC (ventilation mécanique contrôlée), les ERP (établissements recevant du public) et les IGH (immeubles de grande hauteur). Porte Coupe Feu Maroc pose 5 types de clapets et d'obturateurs de conduit, comparés dans le tableau suivant :

Seuls le clapet télécommandé et le clapet motorisé se raccordent au CMSI ; le clapet rectangulaire couvre les sections jusqu'à 1 500 × 800 mm.

Le volet de désenfumage s'ouvre au contraire sur alarme pour extraire les fumées. Le fusible et les contacts de position d'un clapet sont décrits dans l'article sur le fonctionnement d'un clapet coupe-feu.

03Pourquoi la pose conditionne le degré coupe-feu

La pose conditionne le degré du clapet coupe-feu, car l'essai EN 1366-2 teste le clapet monté dans une paroi, avec un calfeutrement et un supportage précis. Hors du montage décrit par son PV d'essai, le clapet perd son classement.

Le poseur de clapets contrôle 4 paramètres fixés par le PV d'essai :

• Support : le mur (mention ve) ou le plancher (mention ho) correspond au montage testé.
• Fixation : le tunnel reste dans l'épaisseur de la paroi, sauf montage déporté couvert par le PV.
• Calfeutrement : le jeu autour du tunnel reçoit le mortier, le mastic ou le kit nommé par le PV.
• Distances : 200 mm au moins séparent 2 clapets, et 75 mm un clapet d'une paroi voisine.

04Les étapes de la pose

La pose d'un clapet coupe-feu suit 12 étapes, du relevé de la traversée à l'inscription au registre de sécurité. Ce registre consigne les vérifications et les essais des équipements de sécurité de l'établissement. La pose d'un clapet coupe-feu dure de 1 à 2 heures, calfeutrement compris, hors raccordement électrique.

Les étapes 1 et 2 ont lieu à la visite technique ; les étapes 9 et 11 s'ajoutent aux 1 à 2 heures de pose.

1. 01

   Relever la traversée

   15 min

   Le technicien mesure le conduit, l'épaisseur et le degré de la paroi.

2. 02

   Choisir le modèle couvert par le PV

   15 min

   Le chargé d'études retient un clapet dont le PV couvre la paroi, le diamètre et la commande demandée.

3. 03

   Contrôler la trémie

   5 min

   La trémie dépasse le tunnel du jeu prévu par la notice de pose ; une trémie trop large reçoit d'abord une reprise de maçonnerie.



4. 04

   Présenter et caler le tunnel

   10 min

   Le tunnel est calé de niveau, mécanisme orienté vers le côté accessible et flèche de sens d'air dans le sens du réseau.

5. 05

   Fixer le clapet

   10 min

   Les pattes du kit de pose maintiennent le tunnel dans l'épaisseur de la paroi, sans vis hors des points prévus.

6. 06

   Calfeutrer le jeu autour du tunnel

   30 min

   Le mortier ou le mastic nommé par le PV remplit le jeu sur toute l'épaisseur de la paroi, sans aucun jour visible.



7. 07

   Raccorder les conduits

   15 min

   Les conduits se raccordent aux 2 manchettes du tunnel par colliers ou rivets, sans gêner la course de la lame.

8. 08

   Poser le supportage

   10 min

   Une suspente reprend le conduit de chaque côté de la paroi, et le poids du réseau ne repose jamais sur le clapet.

9. 09

   Câbler la commande

   60 à 90 min

   Le modèle télécommandé ou motorisé est câblé vers le CMSI, contacts de position compris.



10. 10

    Créer ou vérifier la trappe de visite

    20 min

    Une trappe de 300 × 300 mm au moins, face au mécanisme, donne accès au fusible et au levier de réarmement.

11. 11

    Essayer et réarmer

    45 à 60 min

    Le technicien déclenche le clapet, contrôle la fermeture de la lame et le report au CMSI, puis réarme le clapet.



12. 12

    Étiqueter et consigner

    5 min

    Chaque clapet reçoit un repère reporté sur le plan de ventilation, et l'essai initial entre au registre de sécurité.

05Où installer un clapet coupe-feu ?

Un clapet coupe-feu s'installe à chaque traversée d'une paroi ou d'un plancher de compartimentage par un conduit d'air, avec un degré égal à celui de la paroi. Un mur EI60 reçoit un clapet coupe-feu 1h, un mur EI120 un clapet coupe-feu 2h.

Le tableau suivant associe 6 emplacements, dont le local TGBT (tableau général basse tension), au clapet que Porte Coupe Feu Maroc recommande :

Le degré du clapet suit dans les 6 cas celui de la paroi traversée.

Les distances, la trappe et le contrôle par type de bâtiment relèvent de la réglementation des clapets coupe-feu.

06Qui réalise la pose ?

La pose des clapets coupe-feu est réalisée par l'équipe de pose de Porte Coupe Feu Maroc, sur un modèle choisi par le chargé d'études selon son PV.

L'équipe de Porte Coupe Feu Maroc réunit 5 fonctions : chargé d'études, technicien métreur, atelier de fabrication, équipe de pose et technicien de maintenance.

L'équipe de pose contrôle les bobines 24 et 48 V au multimètre et se forme à la lecture des PV d'essai EN 1366-2.

Pour chaque traversée, l'équipe emporte un niveau laser, une carotteuse pour reprendre la trémie, un malaxeur à mortier coupe-feu et un pistolet à mastic intumescent.

07Quels documents recevez-vous après l'intervention ?

Après la pose de clapets coupe-feu, vous recevez 4 documents : l'attestation de pose, la liste repérée des clapets, la copie du PV d'essai de chaque modèle et la notice d'entretien. Ces pièces rejoignent le registre de sécurité de l'établissement.

Les 4 documents remis après la pose sont :

• Attestation de pose : elle certifie un montage conforme au PV d'essai, paroi par paroi.
• Liste repérée des clapets : repère, degré, section, commande et emplacement de chaque clapet.
• Copie du PV d'essai : elle prouve le classement EN 13501-3 du modèle posé.
• Notice d'entretien : elle décrit l'essai de déclenchement, le remplacement du fusible et le réarmement.

08Combien coûte la pose d'un clapet coupe-feu ?

La pose d'un clapet coupe-feu coûte de 400 à 1 200 DH par clapet, calfeutrement compris, en prix indicatif. Le clapet fourni coûte de 1 800 à 6 000 DH selon le diamètre, confirmé par le devis après visite technique.

Le prix d'un chantier de clapets varie selon 4 facteurs : la section, la commande (fusible, bobine ou servomoteur), le degré EI60 ou EI120 et l'accès au point de pose.

La porte d'accès du local technique se chiffre selon le prix d'une porte coupe-feu au Maroc.

09Délais d'intervention par ville

Porte Coupe Feu Maroc pose les clapets coupe-feu de section courante sous 48 h après la commande, depuis ses sites de Casablanca, Marrakech et Agadir. Pour Oujda, Taza et les villes du Sud, le délai de livraison et de pose est de 48 à 72 h après la commande.

La commande est ferme au versement d'un acompte de 50 % du devis confirmé ; le solde est réglé à la réception de la pose. Les clapets motorisés hors stock suivent un planning fixé dans le devis.

10Les 7 erreurs les plus fréquentes sur les clapets coupe-feu

Les 7 erreurs relevées sur les clapets coupe-feu des chantiers marocains rendent le clapet inopérant ou retirent son classement au montage. Le calfeutrement du tunnel à la mousse polyuréthane arrive en tête.

Les 7 erreurs, de la plus grave à la moins grave, sont :

1. Tunnel calfeutré à la mousse polyuréthane : la mousse brûle et ouvre un passage.
2. Clapet déporté sans conduit protégé : le tronçon hors paroi laisse passer le feu.
3. Mécanisme tourné vers un local fermé : essai et réarmement deviennent impossibles.
4. Faux plafond fermé sans trappe : le clapet échappe à la maintenance.
5. Conduit suspendu au clapet : la dilatation arrache le tunnel.
6. Clapet classé ve posé dans une dalle : ce montage n'a pas été testé.
7. Fusible d'une autre température : le clapet se ferme trop tard ou sans incendie.

12Réalisations récentes

Les clapets coupe-feu posés par Porte Coupe Feu Maroc équipent 3 types de sites : immeubles de bureaux, parkings souterrains et établissements de santé. Les chantiers classés par usage figurent dans nos réalisations.

•

  EI60

  Immeuble de bureaux : locaux TGBT

  Les réseaux de climatisation traversent les murs des locaux TGBT par des clapets rectangulaires télécommandés.

  • Commande : bobine 24 V

•

  Plancher ho

  Parking souterrain : dalle haute

  Les conduits de ventilation traversent la dalle haute par des clapets classés ho, du degré de la dalle.

  • Commande : fusible 70 °C

•

  Motorisé

  Clinique : réseau de soufflage

  Les réseaux de soufflage reçoivent des clapets motorisés, essayés depuis le CMSI sans ouvrir le faux plafond.

  • Commande : servomoteur 24 V
